Вода и электричество - сочетание опасненькое, но без розеток в нашей реальности, комфортной жизни - нет. Поэтому вопрос установок розеток в ванных комнатах, где воды предостаточно, крайне серьезный.
Согласно ПУЭ «Правила устройства электроустановок» - во влажных помещениях допустима установка и использование электроустановок.
Удлинители, кстати, под запретом!👌🏼
Для безопасного обустройства необходимо всего лишь соблюсти требования, прописанные в нормативных документах, в частности в ГОСТе Р 50571.7.701-2013.
Требования касаются не только самих розеток, но и автомата в электрическом щитке и кабелей, по которым электричество побежит.
Также есть ограничения на расстояние между розетками и прочими приборами в ванной комнате, речь о водопроводящих, естественно.
Пойдем от начала - от щитка. На все розетки, расположенные в ванной, должно быть предусмотрено УЗО на ток до 30мА. Допустимо по необходимости объединение розеток в 2 линии и установка два УЗО на несколько сгруппированных розеток.
Возможно группирование розеток ванной комнаты с розетками в других помещениях.
Если надо подробнее и умнее, то ГОСТа 50571.7.701-2013 и СП 31-110-2003 тебе в помощь.
От щитка тянем провода. Нельзя использовать провода в металлической изоляции и прокладывать кабельные линии в стальных трубах. Как правило,проводка проходит внутри конструкций скрытого типа, под потолком (не ниже 200см) допустима протягивать провода по поверхности. Это тоже в СП 31-110-2003 пишут.
Теперь, собственно, куда тянем? 👇🏻

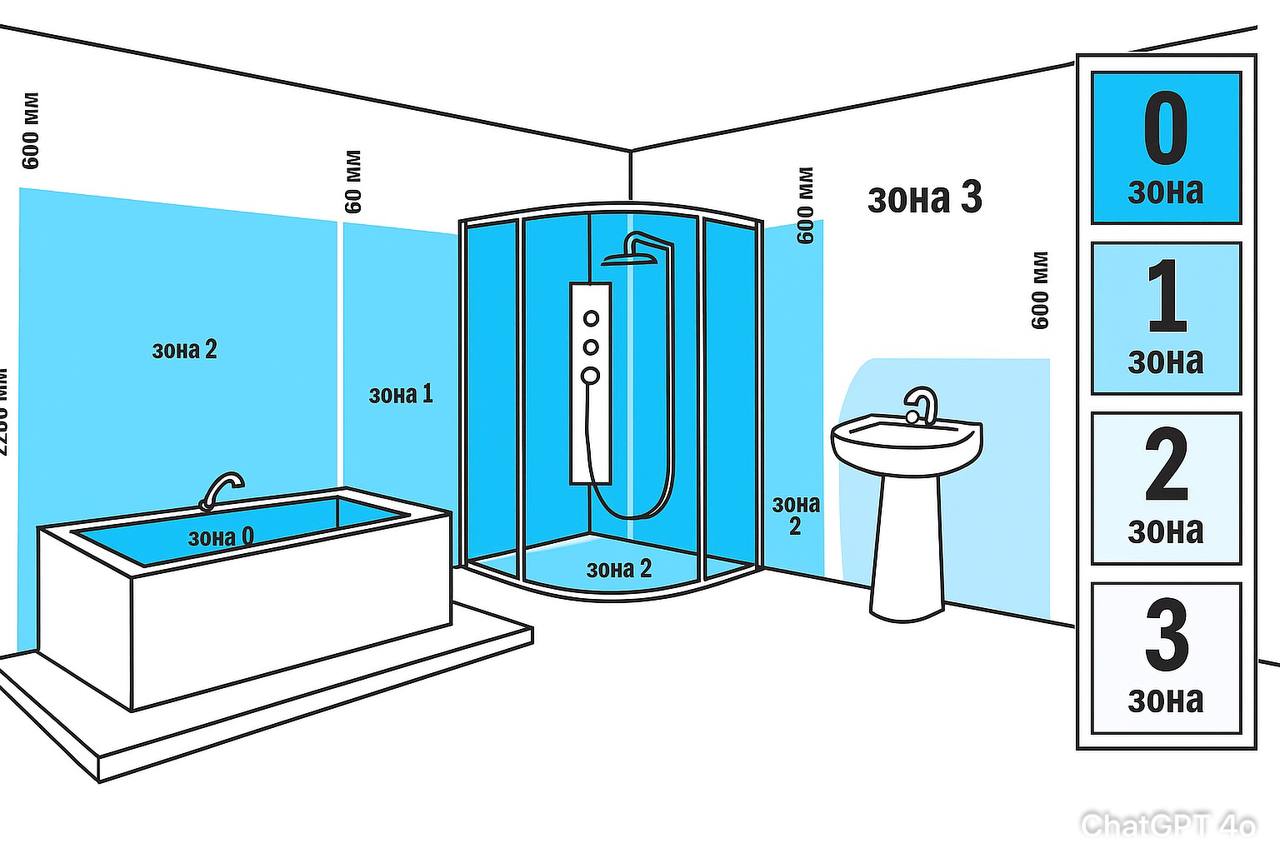

В ванной комнате есть несколько мокрых зон (см схему выше) и для каждой зоны существуют ограничения разной степени строгости:👇🏻
🔸0 – чаша ванны или душевого поддона.
Берется их высота, если поддона нет, то 10 см от чистого пола. В этой зоне никаких электроустановок и розеток быть не должно.
❗️Исключение - встроенные заводским способом электродевайсы, как правило, работающие от 12В.
🔸1 - зона под и над ванной, и душевым поддоном.
Ширина, соответственно, равна ширине чаши ванной или поддона. Высота - крайнее положение смесителя, лейки, либо пределом в 225 см над полом. Розетки в зоне один тоже под запретом, но можно использовать электроприборы с IPX5 и протяжку кабеля с заземляющим проводником.
🔸2 - ограничивается полом и горизонтальной плоскостью на уровне 60 см над зоной № 1. А также за отсчетную точку может быть рассмотрена высота в 225 см над полом. Ширина ограничивается 60 см от ванной/поддона, перегородок душевой кабины, смесителя на раковине. Тут можно размещать вытяжки, вентиляторы, освещение, распределительные коробки. НО❗️Розетки по-прежнему под запретом.
🔸Как такого понятия - зона 3 в последней редакции ГОСТа 14254-2015 не фигурирует, но, по сути, это все, что осталось свободным от других зон. Вот в зоне 3 уже розетки размещать и надо! Правда тут тоже есть определенные рекомендации, так,например, рекомендуемая высота от пола 130см.
С учетом переменной влажности в ванной комнате степень защиты розеток должна быть IPX4 (уровень защиты от пыли не принципиален, заменен на X, в ванной же чисто, ну я надеюсь, если не уверен бери IP44).
🔸4-й уровень защиты от влаги присваивается тем розеткам, наружный корпус которых способен защитить внутренние детали от брызг в любом направлении.
По внешнему виду такие розетки отличаются герметизирующими уплотнителями, наличием шторки в разъемах под вилку и крышки. Иногда производители указывают двойной IP, один при закрытой крышке, другой при открытой со вставленной вилкой.
Обнял🤗
